特种设备焊接

1、特种设备焊接的含义：

（一）承压类设备的受压元件焊缝、与受压元件相焊的焊缝、受压元件母材表面堆焊；（二）机电类设备的主要受力结构（部）件焊缝、与主要受力结构（部）件相焊的焊缝；（三）熔入前两项焊缝内的定位焊缝。纳入《特种设备目录》监管的各类别品种锅炉、压力容器（含气瓶）、压力管道统称为承压类设备；纳入《特种设备目录》监管的各类别品种电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆统称为机电类设备。这一类的工作人员就需要考到由质监局颁发的《特种设备焊工证》小绿本，特种设备焊接操作时必须要持有特种设备焊接证，否则触犯《特种设备安全法》中的未持证上岗。此证书由“市场监督管理局”（原质量技术监督管理局），本证书4年一审，全国通用，官网可查。

一、焊接位置的代号

1、板材对接焊缝：
（1）平焊，代号1G；（2）横焊，代号2G；（3）立焊，代号3G；（4）仰焊，代号4G。
2、管材对接焊缝：
（1）水平转动，代号1G；（2）垂直固定，代号2；（3）水平固定，代号5G、5GX；（4）45度固定，代号6G、6GX。
3、管板角接头焊缝：
（1）水平转动，代号2FRC；（2）垂直固定平焊，代号2FG；（3）垂直固定仰焊，代号4FG；（4）水平固定，代号5FG；（5）45度固定，代号6FG。
4、螺柱焊：
（1）平焊，代号1S；（2）横焊，代号2S；（3）仰焊，代号4S。

按照AWS ,有平焊F，横焊H，立焊V，仰焊OH

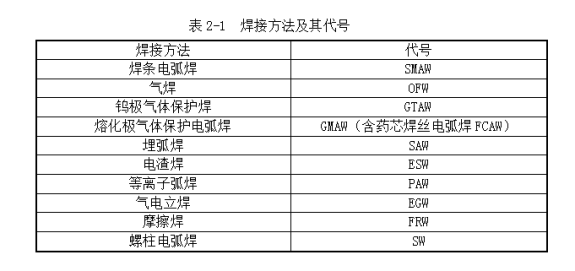

二、  焊接方法及其代号

每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式，其代号如下

三、  试件形式、位置及其代号

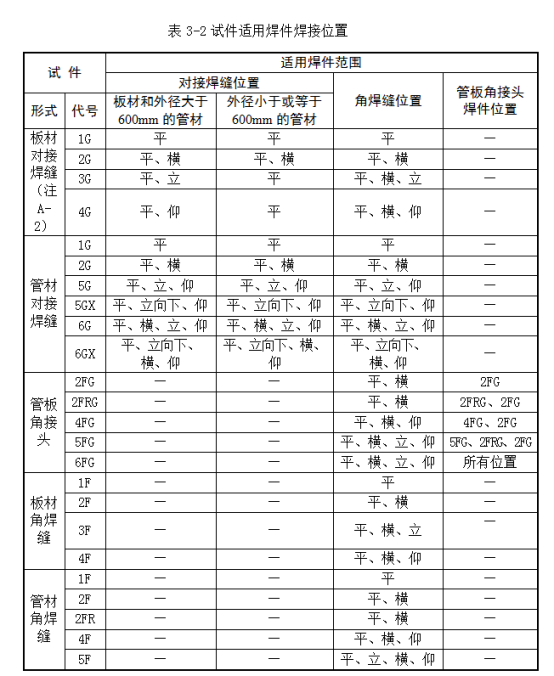

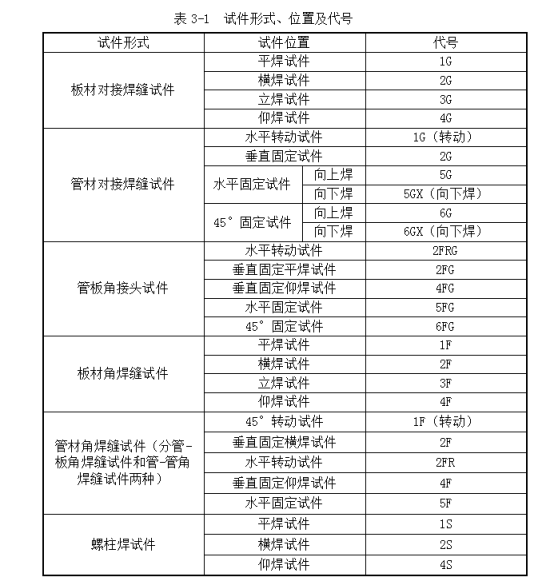

1、试件形式、位置及其代号见下表。试件位置基本决定了焊接位置。

2、 带衬垫和不带衬垫试件

板材对接焊缝试件、管材对接焊缝试件和管板角接头试件，都分为带衬垫和不带衬垫两种。试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头，均视为带衬垫。单面焊打底时，若采用惰性气体保护焊，不能认为是带衬垫。

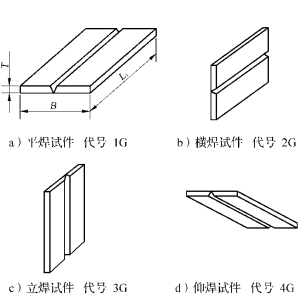

(1)  板材对接焊缝试件（无坡口时为堆焊试件）

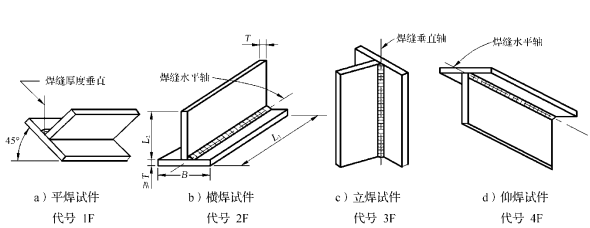

（2）板材角焊缝试件
