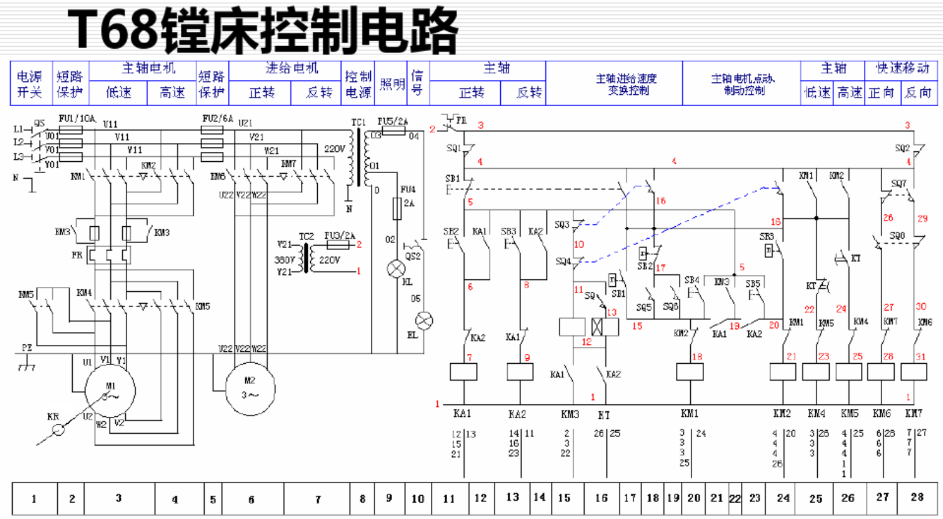

卧式镗床电气原理图

T68卧式镗床电气控制电路所用电器元件一览表如下表：

一、主电路工作原理

T68卧式镗床主电动机M1采用双速电动机，由接触器KM3、KM4和KM5作三角形——双星形变换，得到主电动机M1的低速和高速。

接触器KM1、KM2主触点控制主电动机M1的正反转。

电磁铁YB用于主电动机M1断电抱闸制动。快速移动电动机M2的正反转由接触器KM6、KM7控制，由于M2是短时间工作，所以不设置过载保护。

下图为T68镗床电气控制线路的主电路图：

二、控制电路工作原理

A．主电动机M1的控制

主轴电动机M1的控制有高速和低速运动，正反转，点动控制和变速冲动。t68卧式镗床电气原理图。

a.正反转

主轴电动机正反转由接触器KM1、KM2主触点完成电源相序的改变，达到改变电动机转向。按下正转起动按钮SB2，接触器KM1线圈（1-9-11-13-15-17-19-21-6-2）得电，其自锁触点KM1(17-23)闭合，实现自锁。互锁触点KM1(27-29)断开，实现对接触器KM2的互锁。另处，常天触点KM1(31-33)闭合，为主电动机高速或低速运转做好准备。主电路中的KM1主触点闭合，电源通过KM3或KM4、KM5接通定子绕组，主电动机M1正转。

反转时，按正反转起动按钮SB5，对应接触器KM2线圈（1-9-11-13-15-25-27-29-6-2）得电，主轴电动机M1反转。为了防止接触器KM1  和KM2同时得电引起电源短路事故，采用这两个接触器互锁。

b.点动控制

对刀时采用点动控制，这种控制不能自锁。正转点动按钮SB3按下时，由常开触点SB3（15-17）接通接触器KM1线圈电路；常闭触点SB3(15-23)断开接触器KM1的自锁电路，使其无法自锁，从面实现点动控制。

反转点动按钮SB4同样设有常开触点各一对，利用这种复合按钮是考虑到可以主便地实现点动控制。

c.高低速选择

主轴电动机M1为双速电动机，定子绕组三角形按法（KM3得电吸合）时，电动机低速旋转；双得形接法（KM4和KM5得电吸合）时，电动机高速旋转。高低速的选择与转换由变速手柄和行程开关SQ1控制。

选择好主轴转速，变速手柄置于相应低速位置，再将变速手柄压下，行程开关SQ1未被压合，SQ1的触点不动作，由于主电机M1已经选择了正转或反转，即KM1(31－33)或KM2（31-33）闭合，此时接触器KM3线圈（1-9-11-31-33-37-3935-41-6-2）得电，其互锁触点KM3（43-45）断开，实现对接触器KM4，KM5的互锁。

主电路中的KM3主触点闭合，一方面接通电磁抱闸线圈YB，松开机械制动装置，另一方面将主轴电动机M1定子绕组接成三角形接入电源，电动面低速运转。t68卧式镗床电气原理图。

主轴电动机高速运转时，为了减小起动电流和机械冲击，在起动时，先将定子绕组接成低速连线（三角形连接），即先低速全压起动，经适当延时后换接成高速运转。

其工作情况是先将变速手柄置于相应高速位置，再将手柄压下，行程开关SQ1被压合，其常闭触点SQ1(33-35)断开，常开触点SQ1(33-37)闭合，时间继点器KT线圈（1-9-11-31-33-37-6-2）得电，它的延时触点暂不动作，但KT的瞬时触点KT（39-35）立即闭合，接触器KM3线圈（1-9-11-31-33-37-39-35-41-6-2），电动机M1定子接成三角形，低速起动。

经过一段延时（起动完毕），延时触点KT（37-39）断开，接触器KM3线圈断电，电动机M1解除三角开连接；延时触点KT（37-43）闭合，接触器KM4,KM5线圈（1-9-11-31-33-37-43-45-6-2）得电，主电路中的KM4,KM5主触点闭合，一方面接通电磁抱闸线圈YB，松开机械制动装置，另一方面将主电动机M1定子绕组接成双星形接入电源，电动机高速运转。

d.主电动机停车制动

高低速运转时，按动停止按钮SB1，KM1~KM5线圈均断电，解除自锁，电磁抱闸线圈YB断电抱闸，电动机轴无法自由旋转，主电机M1制动迅速停车。

e.变速冲动控制

考虑到本机床在运转的过程中进行变速时，能够使齿轮更好的啮合，现采用变速冲动控制。本机床的主轴变速和进给变速分别由各自的变速孔盘机构进行调速。

其工作情况是如果运动中要变速，不必按下停车按钮，而是将变速手柄拉出，这时行程开关SQ被压，触点SQ2断开，接触器KM3,KM4,KM5线圈全部断电，无论电动机M1原来工作在低速（接触器KM3主触点闭合，三角形连接），还是工作在高速（接触器KM4,KM5主触点闭合，双星形连接）都断电停车，同时因KM3和KM5 线圈断电，电磁抱闸线圈YB断电，电磁抱闸对电动机M1进行机械制动。这时可以转动变速操作盘（孔盘），选择所需转速，然后将变速手柄推回原位。

若手柄可以推回原处（即复位），则行程开关SQ2复位，SQ2触点闭合，些时无论是否压下行程开关SQ1，主电动机M1都是以低速起动，便于齿轮啮合。

然后过渡到新先定的转速下运行。若因顶齿而使手柄无法推回时，可来回推动手柄，能过手柄运动中压合，释放行程开关SQ2，使电动机M1瞬间得电、断电，产生冲动，使齿轮在冲动过程在很快啮合，手柄推上。

这时变速冲动结束，主轴电动机M1是新选定的转速下转动。

B. 快速移动电动机M2的控制

加工过程中，主轴箱、工作台或主轴的快速移动，是将快速手柄扳动，接通机械传动链，同时压动限位开关SQ5或SQ6，使接触器KM4,KM7线圈得电，快速移动电动机M2正转或反转，拖动有关部件快速移动。

1）将快速移动手柄扳到“正向”位置，压动SQ6,其常开触头SQ6（11-47）闭合，KM6线圈经过（1-9-11-47-49-6-2）得电动作，M2正向转动。

将手柄扳到中间位置，SQ6复位，KM6线圈失电释放，M2停转。

2）将快速移动手柄扳到“反向”位置，压动SQ5，其常开触头SQ5(51-53)闭合，KM7线圈经过（1-9-11-51-53-6-2）得电动作，M2反向转动。

将手柄扳至中间位置，SQ5复位，KM7线圈失电释放，M2停转。

C.主轴箱、工作台与主轴机动进给互锁功能

为防止工作台，主轴箱和主轴同时机动进给，损坏机床或刀具，在电气线路上采取了相互联锁措施。联锁通过两个关联的限位开关SQ3和SQ4来实现。

主轴进给时手柄压下SQ3,SQ3常闭触点SQ3(9-11)断开；工作台进给时手柄压下SQ4,SQ4常闭触点（9-11）断开。两限位开关的常闭触点都断开，切断了整个控制电路的电源，从而M1和M2都不能运转。
