曲靖市沾益区电工证报名培训考试 直流电机转速控制电路

  电工基础知识和电子技术基础知识，是所有电工的基础，只有掌握了才有可能不断迈开大步，成为行业的高手。电力系统知识和安全用电常识，是电工基本的知识，只有掌握了生命才有保障，才有机会成为行业的高手。 至于专业，基础部分都是相同的，专业虽然很多，但内容都相差不大的，学懂学好学扎实就好。其实电业行业最重要的，就是理论结合实际，快速入门，把理论知识应用于实践，先一步应用，就是高手与普通人的区别。 学电有三大容易，一是理论结合实践，学起来容易；二是基础扎实，学起来容易；二是精通一个专业，学其它专业容易。

一、电工操作证种类

1、高压电工作业 ：

指对1千伏（kV）及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。

2、低压电工作业：

指对1千伏（kV）以下的低压电器设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。

二、主要涉及行业：

物业小区检修、维护、通讯、家电维修、汽车新能源、家庭电路的布施、酒店、电力行业等。

三、电工证性质：

应急管理局（原安监局）颁发的电工操作证书每三年审核一次，每六年更换一次。（电工证也叫电工操作证）学校统一组织培训和考试，取得合格的理论和实践成绩，由发证机关出具证书后方可取得。

四、电工证书的注册条件：

1、年满十八周岁，符合相关工种的年龄要求；

2、通过医院的体检，没有任何影响的生理疾病或缺陷；

3、受过中等或高等教育；

五、电工证书报名所需信息：

1.身份证复印件

2.个人照片（无论大小和背景色）

3.提供初中或更高学历的证明（如果没有毕业证书，可以提供家庭登记信息页面）

4.个人健康承诺书复印件（学校提供，本人签字并手印）

电工证书结果披露：

理论和实践都是计算机的测试，平均通过分数是80分。考试未及格者，安排培训、补考（首次补考不收取费用），未参加培训且考试不及格者首次补考需缴纳200元培训费。

（注：复审仅测试理论，不测试实践）

六、电工证考试时间：

每周四考试，周二、周三统一到校参加培训，早上9：00-12:00，下午14：00-17:00，1天理论，1天实操。

电气证书颁发日期：

考试合格后，证书将在大约两周内颁发。

报名联系方式：18852857312 吴老师（微信同号）

微信扫一扫二维码即可在线报名

直流电机转速控制电路

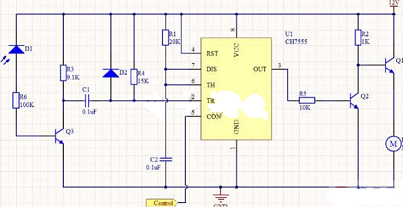

电路图：

电路功能：

利用光电测速传感器检测出直流电机的转速信号，同时利用CH7555输出加反相器和电机驱动器构成负反馈闭环系统，起到稳速的作用。

该电路在一些小玩具上有，结构会更简单一些。

电路工作过程分析：

本例电路的核心器件为CH7555， 其功能和555芯片一样。

光电测速传感器D1检测出电机的转速信号后，使三极管Q3导通，电容C1的左端电位变成低电平。根据电容两端电压不能突变的特性，使电容C1的右端，也就是CH7555的2脚出现一个负脉冲。

这样CH7555的单稳态电路被触发，3脚输出一个1.1*R1C2 宽的高电平，这这段高电平时间内，Q2导通，那么Q1截止。高电平过后，3脚恢复低电平，Q2截止，Q1就导通，电机运转。

这样3脚输出不同占空比的脉冲就能控制电机的转速。输出占空比增加，三极管Q2导通的时间增加，Q1导通的时间就减少，电机的转速就降低。

CH7555的5脚外接控制电压也可控制3脚输出的占空比，其工作原理是：

5脚接芯片内部比较器的基准电压，这个电压上升，那么电容C2充电到这个电压的时间就变长，3脚输出高电平的时间也增长。5脚的控制电压增加，转速变低。
