放大电路的用途与组成

放大器有交流放大器和直流放大器。

交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。

此外，还有用集成运算放大器和特殊 晶体管作器件的放大器。它是电子电路中最复杂多变的电路。

但初学者经常遇到的也只是少数几种较为典型的放大电路。

读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行 分析弄通原理。

放大电路有它本身的特点：

一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；

二是电路往往加有负反 馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理后，就可以把整个电路串通起来进行全面综合。

低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

1、共发射极放大电路

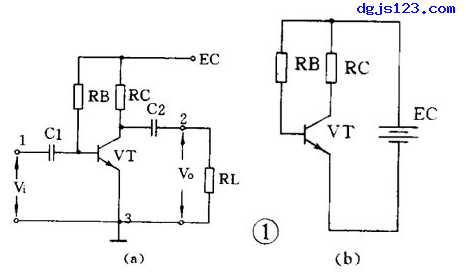

图 1 （ a ）是共发射极放大电路。 C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。 1 、 3 端是输入， 2 、 3 端是输出。 3 端是公共点，通常是接地的，也称“地”端。静态时的直流通路见图 1 （ b ），动态时交流通路见图 1 （ c ）。电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

2、分压式偏置共发射极放大电路

图 2 比图 1 多用 3 个元件。基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。

发射极中增加电阻 RE 和电容 CE ， CE 称交流旁路电容，对交流是短路的；

RE 则有直流负反馈作用。所谓反馈是指把输出的变化通过某种方式送到输入端，作为输入的一部分。如果送回部分和原来的输入部分是相减的，就是负反馈。

图中基极 真正的输入电压是 RB2 上电压和 RE 上电压的差值，所以是负反馈。

由于采取了上面两个措施，使电路工作稳定性能提高，是应用最广的放大电路。

3、射极输出器

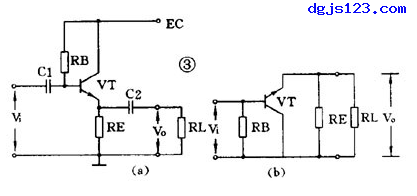

图3 （a）是一个射极输出器。它的输出电压是从射极输出的。图 3 （ b ）是它的交流通路图，可以看到它是共集电极放大电路。

这个图中，晶体管真正的输入是Vi和Vo的差值，所以这是一个交流负反馈很深的电路。

由于很深的负反馈，这个电路的特点是：

电压放大倍数小于1而接近1，输出电压和输入电压同相，输入阻抗高输出阻抗低，失真小，频带宽，工作稳定。

它经常被用作放大器的输入级、输出级或作阻抗匹配之用。

4、低频放大器的耦合

一个放大器通常有好几级，级与级之间的联系就称为耦合。放大器的级间耦合方式有三种：

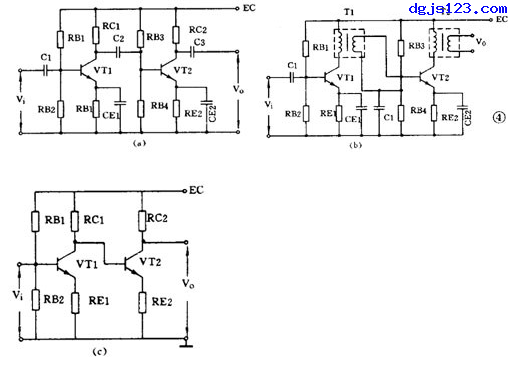

①RC 耦合，见图 4 （ a ）。优点是简单、成本低。但性能不是最佳。

② 变压器耦合，见图 4 （ b ）。优点是阻抗匹配好、输出功率和效率高，但变压器制作比较麻烦。

③ 直接耦合，见图 4 （ c ）。优点是频带宽，可作直流放大器使用，但前后级工作有牵制，稳定性差，设计制作较麻烦。
