LM2596输出短路保护原理

LM2596是一款可控的电源降压芯片，该芯片有一个使能端，即第五引脚。当第五引脚为低电平时芯片工作有电压输出，若第五脚是高电平，则芯片停止工作。将第五引脚和输出短路保护电路接在一起，即可起到短路时保护芯片的作用。

以下是一个简单的输出短路保护电路图：

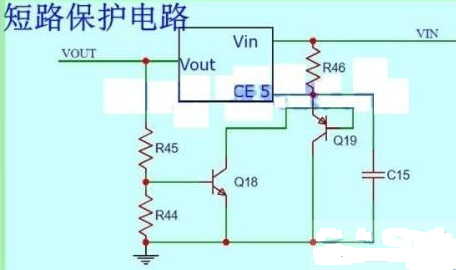

图1：LM2596输出短路保护电路图

上图中用简图示意了LM2596，以下为该电路的工作原理:

将第五脚使能端接在三极管Q19的集电极，在上电瞬间，由于电容C15两端的电压不能发生突变，第五引脚是低电平芯片正常工作，输出端输出电压，Q18基极是高电平Q18导通，导致Q19的基极是低电平，所以Q19导通，LM2596的第五引脚是低电平，LM2596正常工作。

当短路发生时，R45被拉到地，Q18截至导致Q19截至，那么LM2596的第五引脚是高电平，LM2596停止工作，不再有电压输出，起到短路保护作用。以上电路是一个示意图，可以根据具体情况设计电路参数。

可以在输出回路的GND中串联一个采样电阻，电阻高端控制一个NPN三极管基极，三极管C极负载可以接一个继电器的控制线圈，继电器就串联到2596输入电源VCC上。

大概原理就是短路时输出端有股大电流经过采样电阻入地，在电阻上形成电压，实现控制三极管导通。三极管导通后继电器线圈回路就通，继电器开始动作。至于常开常闭，则可以根据实际的应用需求来设计。
