二极管三相桥式整流电路

在前面我们学习的三节课的整流电路都是单相电源的，而单相整流电路只适用于负载功率为几W到几KW的小功率场合。

当需要更大功率时，应采用三相整流电路（三相桥式或三相半波整流），这样既可保证三相供电系统的对称平衡，又有获得脉动较小的直流输出。

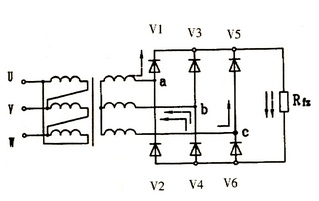

三相桥式整流电路由六个整流二极管和一个三相整流变压器组成，如下右图所示。三相变压器原边常接成三角形，副边接成星型。

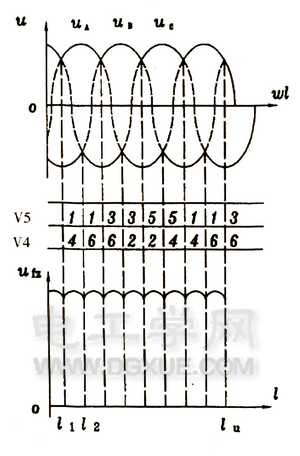

变压器副边三相电压UA、UB、UC按正弦规律变化，相位互差120度（三相桥式整流电阻负载时UL波形如下右图所示）。

这一整流电路的特点是在任何时刻都只有一组两只二极管导通，使电流由电位最高的相出发，经V1、V3、V5的某一个，流经负载。再由V2、V4、V6中的某一个流回电位最低的相，而其它二极管此时都截止。例如，在0～t时间段，uC最高，uB最低，则由C→V5→Rfz→V4→b；而t1～t2期间uA最高，uB最低，则电流路径为a→V1→Rfz→V4→b；以此类推，则可得出各个不同时刻二极管的导通次序及负载上电压（为两相电压之间的线电压）波形。

经数学分析可知，三相桥式整流电路负载电压，电流平均值为：

由于是六个二极管分为三组轮流导通截止，因此，流过每个二极管的平均电流为Iv=1/3*IfZ每个二极管所承受的最大反向电压是变压器副边线电压（√3*U2）的最大值，即：
