电压互感器的作用及识别方法

电压互感器是一种按照电磁感应原理制作的特殊变压器，其结构并不复杂。

作用及原理

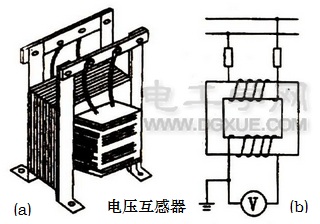

电压互感器结构如图（a）所示，其作用是可用它扩大交流电压表的量程，将高电压与电气工作人员隔离。其工作原理与普通变压器空载情况相似。使用时，应把匝数较多的高压绕组跨接至需要测量其电压的供电线路上，而匝数较少的低压绕组则与电压表相连，如下图（b）所示。

因为U1/U2=K，所以U1=KU2，由此可见高压线路的电压等于副边所测得的电压与变压比的乘积（回顾：变压器工作原理、原副边电压计算公式及变压器变压比讲解）。当电压表同一只专用的电压互感器配套使用时，伏特表的刻度就可以按电压互感器高压侧的电压标出，这样就可不必经过换算，而直接从该电压表上读出高压线路的电压值。

通常电压互感器副边线绕组的额定电压均设计同一标准值为100伏。因此，在不同电压等级的电路中所用的电压互感器，其变压比是不同的，例如1000/100，600/100等等。

为了工作安全，电压互感器的铁壳机副边绕组的一端必须接地，以防高、低压线圈间绝缘损坏时，使低压线圈的测量仪表对地产生一个高电压，危机工作人员的人身安全。

型号识别

电压互感器的型号由3～4个拼音字母及数字组成。通常它表示电压互感器的线圈型式、绝缘种类、铁芯结构及使用场所等。字母后面的数字表示电压等级（单位KV）。字母含义如下：

• J：在第一位，表示电压互感器；在第三位时，表示油浸式；在第四位，表示接地保护；

• S：在第二位，表示三相；

• D：在第二位，表示单相；

• G：在第三位，表示干式；

• Z：在第三位，表示浇注式；

• W：在第四位，表示五铁芯柱式；

• B：在第四位，表示有补偿线圈；

• C：在第二位时，表示串级绝缘；在第三位时，表示瓷绝缘。
