三相变压器原边副边线圈及极性

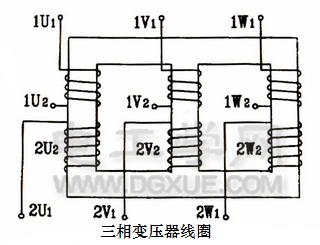

三相变压器中,有六个线圈,其中与三相电源连接的三个线圈为原边线圈,其首端分别以1U1、1V1、1W1,末端以1U2、1V2、1W2来表示,而与这三个原边线圈相应的另外三个线圈为副边线圈,其首端和末端分别为2U1、2V1、2W1和2U2、2V2、2W2来表示(延伸:三相交流电的电动势及U-V-W相序介绍),如下右图所示。原边线圈和副边线圈如何连接,对变压器的运行性能有着很大的影响。

三相变压器线圈绕组

变压器原边、副边线圈的极性:变压器除了能够改变电压外,还能改变原边和副边电压的相位关系。交流电虽然没有正极、负极之分,单根据变压器原、副线圈中某一瞬时电流方向是否相同,也可以用极性(相对极性)来表示。

每单相变压器的原、副边线圈有一个共同的主磁通相连,当磁通随时间变化时,在原、副边线圈中都会产生电动势(穿过线圈的磁通发生变化而产生的感应电动势)。在某一瞬间,当一次侧线圈的端头为正(高电位)时,二次侧线圈中也一定有一个端头对应是正(高电位)的,这相应的两个端头,就叫同极性端头或同名端(常在图纸上用“*”表示出来),如下右图所示。

变压器线圈极性基标识方法

有关电力变压器,出线端的标记符号,国家规定,一律把高、低压绕组的同极性端定为首端(或末端)。这与,根据原、副边线圈的首端(或末端),就可知原、副边线圈的极性。

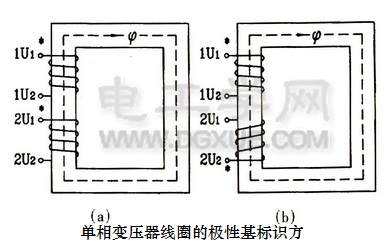

变压器中,原、副边线圈的极性由线圈的绕行方向来确定。如右图所示的,图(a)中原、副边线圈绕行相同,首端1U1和2U1都在上端;图(b)中绕向相反,首端1U1和2U2一个在上端,一个在下端。
