      交流接触器工作原理及内部结构图解

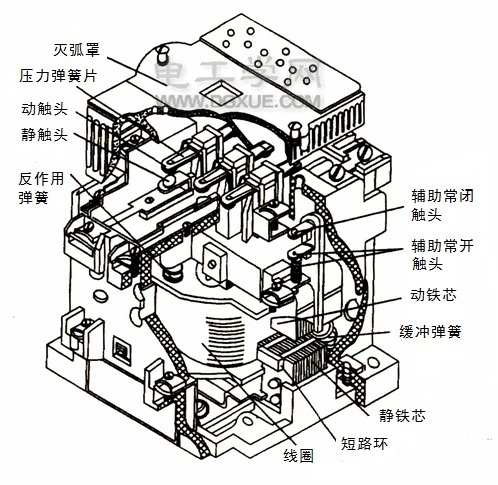

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：

电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。

触点系统：它包括主触点和辅助触点。主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即额定电流）作为接触器的技术参数之一。辅助触点只允许通过较小的电流，使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。

所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。

灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。对于容量较大的交流接触器，常采用灭弧栅灾弧。

交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。
