  低压断路器工作原理

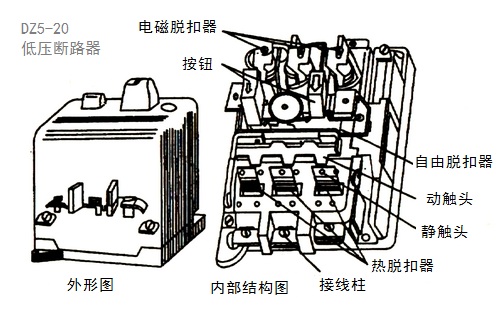

低压断路器的主要部件由触头系统、保护装置、灭弧装置、操作结构等组成，如下图所示为DZ5-20型的低压断路器的外形及结构图。

· 触头系统：一般由主触头、弧触头和辅加触头组成。

· 灭弧装置：采用栅片灭弧方法。即一般由长短不同的钢片交叉组成灭弧栅，放置在绝缘材料的灭弧室内构成灭弧装置。

· 保护装置：由各类脱扣器完成短路、过载、失压等保护功能。脱扣器类型按保护功能分为：过电流脱扣器、失压脱扣器和热脱扣器等。

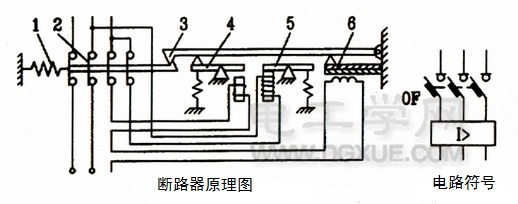

工作原理：低压熔断器的工作原理如下图所示。图中2为低压断路器的三副主触头，串联在被保护的三相主电路中。当按下绿色按钮时，主电路中三副主触头2，由锁链3钩住搭钩4，克服弹簧1的拉力，保持在闭合状态。下右图为断路器符号。

当线路正常工作时，电磁脱扣器4中线圈所产生的吸力不能将它的衔（xian）铁吸合。如果线路发生短路和产生较大过电流时，电磁脱扣器4的吸力增大，将衔铁吸合，并撞击杠杆，把搭钩3顶上去，切断主触点2。如果线路上电压下降或是去电压时，欠电压脱扣器5的吸力减小或失去吸力，衔铁被弹簧拉开，撞击杠杆，把搭钩3顶开，切断主触头2。以上便是低压断路器工作的运作原理。
