(1)焊缝形式

焊缝按不同分类方法可分为下列几种形式：

1、根据GB／T  3375—94的规定，按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝五种：

1)对接焊缝：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝。

2)角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。

3)端接焊缝：构成端接接头所形成的焊缝。

4)塞焊缝：两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。

5)槽焊缝：两板相叠，其中一块开长孔，在长孔中焊接两板的焊缝，只焊角焊缝者不称槽焊。

2、按施焊时焊缝在空间所处位置分为平焊缝、立焊缝、横焊缝及仰焊缝四种形式。

3、按焊缝断续情况分为连续焊缝和断续焊缝两种形式。

断续焊缝又分为交错式和并列式两种(图1-16)，焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长度l和间距e，并以符号“Z”表示交错式焊缝。

图1-16  断续角焊缝

(a)交错式，(b)并列式

(2)焊缝的形状尺寸

焊缝的形状用一系列几何尺寸来表示，不同形式的焊缝，其形状参数也不一样。

1、焊缝宽度

焊缝表面与母材的交界处叫焊趾。焊缝表面两焊趾之间的距离叫焊缝宽度，如图1-17。

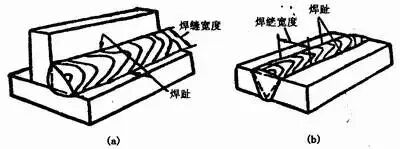

图1-17 焊缝宽度

2、余高

超出母材表面焊趾连线上面的那部分焊缝金属的最大高度叫余高，见图1-18。在静载下它有一定的加强作用，所以它又叫加强高。但在动载或交变载荷下，它非但不起加强作用，反而因焊趾处应力集中易于促使脆断。所以余高不能低于母材但也不能过高。手弧焊时的余高值为0～3mm。

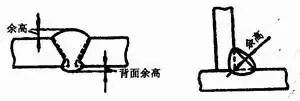

图1-18  余高

3、熔深

在焊接接头横载面上，母材或前道焊缝熔化的深度叫熔深，见图1-19。

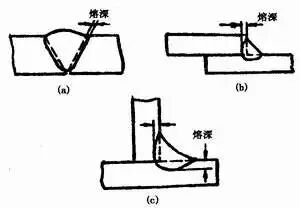

图1-19  熔深

(a)对接接头熔深，(b)搭接接头熔深，(c)T形接头熔深

4、焊缝厚度

在焊缝横截面中，从焊缝正面到焊缝背面的距离，叫焊缝厚度，见图1-20。

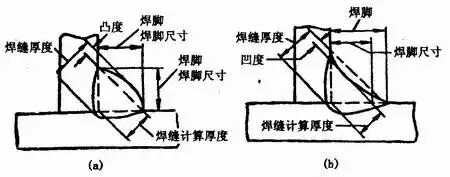

图1-20  焊缝厚度及焊脚

(a)凸形角焊缝， (b)凹形角焊缝

焊缝计算厚度是设计焊缝时使用的焊缝厚度。对接焊缝焊透日寸它等于焊件的厚度；角焊缝时它等于在角焊缝横截内画出的最大直角等腰三角形中，从直角的顶点到斜边的垂线长度，习惯上也称喉厚，见图1-20。

5、焊脚

角焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离，叫做焊脚。在角焊缝的横截面中画出的最大等腰直角三角形中直角边的长度叫焊脚尺寸，见图1-20。

6、焊缝成形系数

图1-21  焊缝成形系数的计算

熔焊时，在单道焊缝横截面上焊缝宽度(B)与焊缝计算厚度(H)的比值(ф＝B／H)，叫焊缝成形系数，见图1-21。该系数值小，则表示焊缝窄而深，这样的焊缝中容易产生气孔和裂纹，所以焊缝成形系数应该保持一定的数值，例如埋弧自动焊的焊缝成形系数ф要大于1.3。

7、熔合比

是指熔焊时，被熔化的母材在焊道金属中所占的百分比。
